打造双宽带书房拨号宽带汇聚单线复用网络

如何同时实现单线复用+宽带汇聚(扩WAN口)?

本文介绍单线复用、扩WAN口、节省软路由端口、书房到弱电箱只有一台网线的解决方案，多条宽带软路由放书房服务全屋的方法。

背景:

家里有两条联通宽带，我和媳妇的手机号各带一条，因为要挂盒子，宽带汇聚，就都保留了下来。

弱电箱在门厅，一开始爱快软路由放在弱电箱，里面两个光猫一个软路由主机勉强可以放开，缺点是散热不行，还有软路由是esxi虚拟机有时候要调整非常不方便，有问题也没法接显示器调试。

于是希望软路由主机能放在书房拨号，然后通过弱电箱通往各个房间，书房与弱电箱只有一条网线，解决办法是通过网管交换机。

网络拓扑图:

首先要有2台简单网关交换机

直接上图

连接示意图：

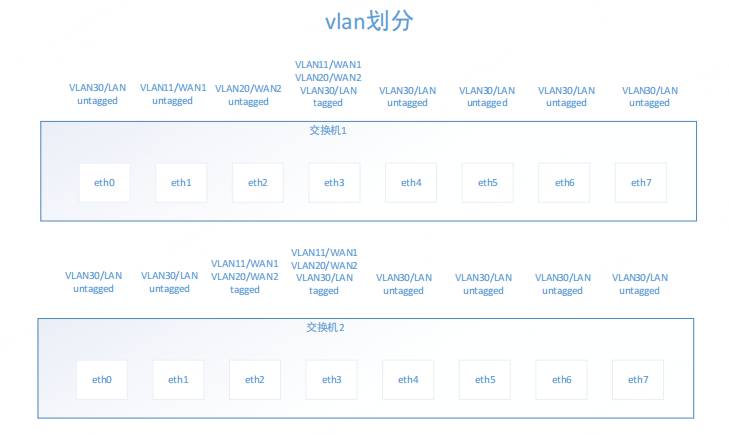

VLAN划分

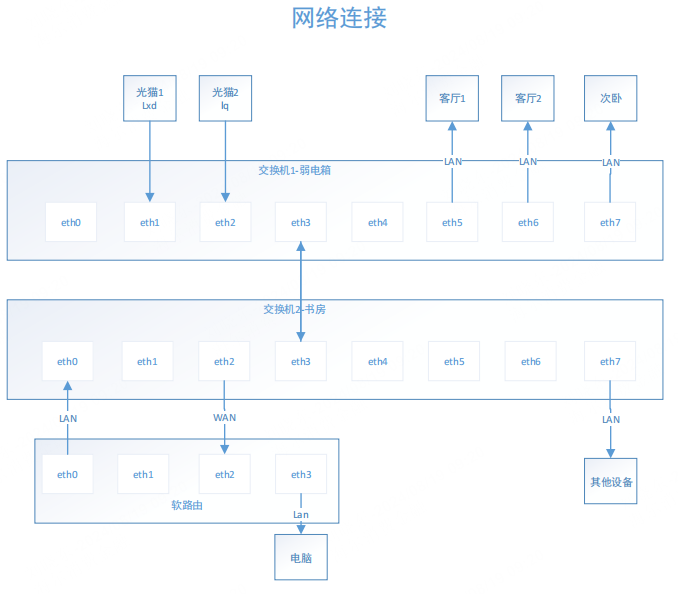

网络连接示意图：

网络连接说明：

首先需要简单网关交换机进行vlan配置。按上图配置。下面给出我这个交换机的配置，其他交换机不一定是这种界面

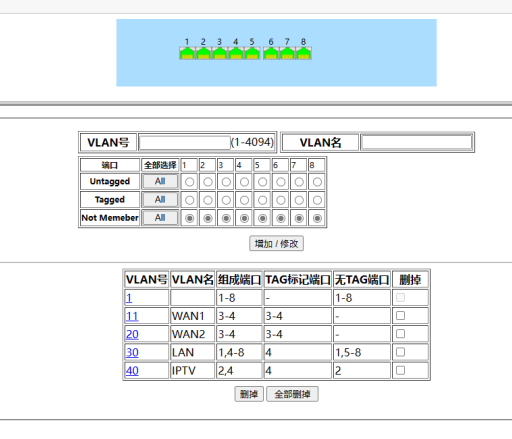

书房交换机vlan设置

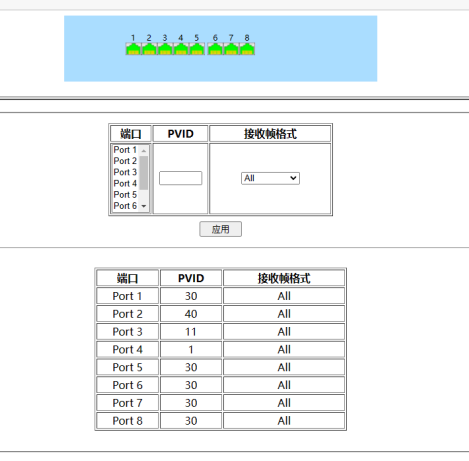

端口pvid

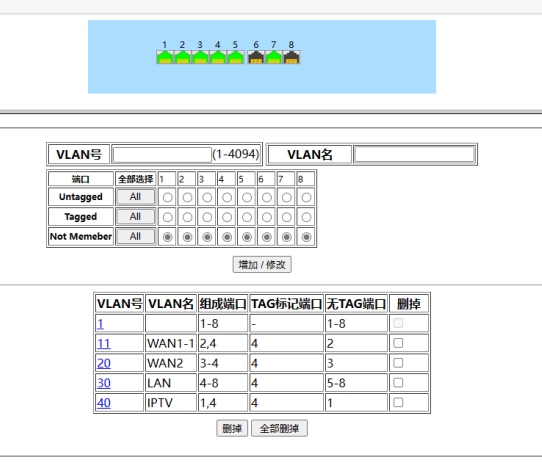

弱电箱的交换机vlan：

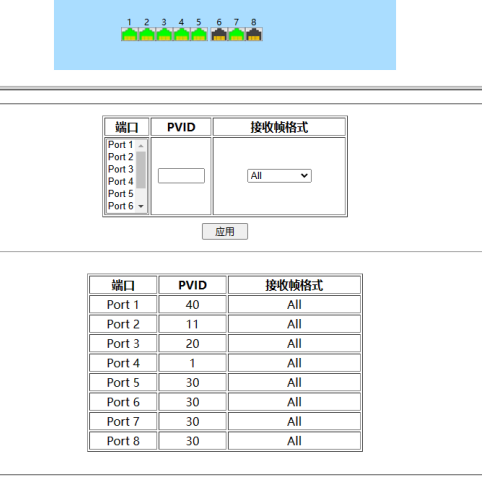

端口与pvid

光猫->交换机

两条宽带光猫的wan口连接到弱电箱的交换机，交换机的这两个口分别是单独的网络分组vlan，一个vlan11，一个vlan20，标签是untagged

弱电箱->书房

交换机有一个tagged口是专门进行和另一个交换机进行传输的，可以称为汇聚口，传输的数据包括两个宽带的数据还有lan口的数据，弱电箱与书房唯一的一根网线插在这里。通过tagged口转到书房交换机。

交换机->路由器

书房交换机通过另一个tagged口进入爱快的wan口，爱快通过vlan方式拨号。

上面的书房交换机的实现方式也可以变通，可以设置两个tagged口分别设置和弱电箱一样的vlan，这样这两个口就相当于是光猫的wan口来用，同时接到爱快的wan口，可以实现物理拨号而不是vlan拨号，但是这样就多占用一个口

路由器->其他设备

两个交换机剩下的口都是同一个vlan，这样路由器的lan口随便接到剩下的一个口上，剩下的口就和普通的路由器的lan口一样使用了。

爱快的lan接回交换机，可以回流回弱电箱的交换机，实现弱电箱的交换机连接其他房间都可以使用主路由的网。

扩展:

同样的思路，使用这种方式，iptv也可以一块接入，给它分配一个vlan40，弱电箱的交换机这个vlan的口接光猫上iptv的口，其他房间的哪个网线需要连接iptv盒子，就把对应网线连接的交换机口的vlan改成vlan40就可以了。

我家是iptv直接接入到了ikuai，通过代理实现电视播放。

总结:

自从改了这种方式，非常稳定的没有再折腾，非常省心，弱电箱再也没有打开过。偶尔设置下虚拟机也直接接到显示器，不用打开弱电箱门了，弱电箱里面两个光猫也比较宽敞。
